Jako zaufany dostawca silników szczotkowych prądu stałego Z4 często otrzymuję pytania o metody chłodzenia stosowane w tych silnikach. Chłodzenie jest krytycznym aspektem pracy silnika, ponieważ bezpośrednio wpływa na jego wydajność, wydajność i żywotność. Na tym blogu omówię różne metody chłodzenia stosowane w silnikach prądu stałego typu szczotkowego Z4, ich zalety i kwestie związane z wyborem odpowiedniego rozwiązania chłodzącego.
Dlaczego chłodzenie jest niezbędne w przypadku silników prądu stałego typu szczotkowego Z4
Zanim przejdziemy do metod chłodzenia, zrozummy, dlaczego chłodzenie jest tak ważne w przypadku silników prądu stałego typu Z4 Brush. Silniki te wytwarzają ciepło podczas pracy na skutek strat elektrycznych i mechanicznych. Jeśli ciepło to nie zostanie skutecznie rozproszone, może prowadzić do wzrostu temperatury silnika, co może powodować kilka problemów:
- Zmniejszona wydajność: Wraz ze wzrostem temperatury wzrasta również rezystancja uzwojeń silnika. Prowadzi to do większych strat mocy i zmniejszonej wydajności.
- Skrócona żywotność: Nadmierne ciepło może uszkodzić izolację uzwojeń silnika, prowadząc do przedwczesnej awarii. Może również powodować szybsze zużycie szczotek i komutatora, zmniejszając żywotność silnika.
- Pogorszenie wydajności: Wysokie temperatury mogą mieć wpływ na właściwości magnetyczne silnika, prowadząc do zmniejszenia momentu obrotowego i prędkości.
Dlatego właściwe chłodzenie jest niezbędne, aby zapewnić niezawodną i wydajną pracę silników prądu stałego typu Z4 szczotkowego.
Typowe metody chłodzenia silników prądu stałego typu szczotkowego Z4
1. Własna wentylacja (IC01)
Samowentylacja to najprostsza i najczęstsza metoda chłodzenia stosowana w silnikach prądu stałego typu Z4 szczotkowego. W tej metodzie silnik wyposażany jest w wentylator, który montowany jest bezpośrednio na wale silnika. Gdy silnik się obraca, wentylator zasysa powietrze z otoczenia i wydmuchuje je na powierzchnię silnika, odprowadzając ciepło poprzez konwekcję.
Zalety:
- Prosty projekt: Silniki samowentylowane mają prostą i zwartą konstrukcję, co czyni je łatwymi w montażu i konserwacji.
- Koszt - Efektywny: Ponieważ nie jest wymagane żadne zewnętrzne urządzenie chłodzące, silniki z własną wentylacją są na ogół tańsze niż silniki z innymi metodami chłodzenia.
- Niezawodny: Bezpośrednie połączenie pomiędzy wentylatorem i wałem silnika zapewnia, że układ chłodzenia działa tak długo, jak silnik pracuje.
Rozważania:
- Ograniczona wydajność chłodzenia: Samowentylacja jest odpowiednia dla silników o stosunkowo małej mocy. W przypadku silników o dużej mocy, wydajność chłodzenia układu samowentylacji może być niewystarczająca, co prowadzi do przegrzania.
- Zależność od prędkości silnika: Efekt chłodzenia wynikający z wentylacji własnej jest bezpośrednio powiązany z prędkością obrotową silnika. Przy niskich prędkościach wydajność chłodzenia może zostać zmniejszona, co może spowodować wzrost temperatury silnika.
2. Wymuszona wentylacja (IC17)
Wentylacja wymuszona polega na zastosowaniu zewnętrznego wentylatora wdmuchującego powietrze do silnika. W przeciwieństwie do wentylacji automatycznej, wentylator zewnętrzny działa niezależnie od prędkości silnika, zapewniając bardziej spójny i większy przepływ powietrza do chłodzenia.
Zalety:
- Wysoka wydajność chłodzenia: Wentylacja wymuszona może zapewnić znacznie wyższą wydajność chłodzenia niż wentylacja własna, dzięki czemu nadaje się do silników prądu stałego typu Z4 szczotkowego o dużej mocy.
- Niezależne od prędkości silnika: Wentylator zewnętrzny może pracować ze stałą prędkością, zapewniając skuteczne chłodzenie nawet wtedy, gdy silnik pracuje z niską prędkością.
- Poprawiona wydajność: Utrzymując niższą temperaturę silnika, wymuszona wentylacja może poprawić wydajność silnika i zmniejszyć straty mocy.
Rozważania:
- Zwiększona złożoność: Zastosowanie zewnętrznego wentylatora zwiększa złożoność układu silnika i wymaga dodatkowej instalacji i okablowania.
- Wyższy koszt: Systemy wentylacji wymuszonej są na ogół droższe niż systemy wentylacji własnej ze względu na koszt wentylatora zewnętrznego i powiązanych komponentów.
- Wymagania dotyczące konserwacji: Wentylator zewnętrzny wymaga regularnej konserwacji, aby zapewnić prawidłowe działanie.
3. Chłodzenie wodne (IC37)
Chłodzenie wodą to bardzo wydajna metoda chłodzenia wykorzystująca wodę jako czynnik chłodzący. W chłodzonym wodą silniku szczotkowym prądu stałego Z4, wokół obudowy silnika zamontowany jest chłodzony wodą płaszcz. Woda przepływa przez płaszcz, pochłaniając ciepło z silnika i odprowadzając je.
Zalety:
- Wysoka wydajność chłodzenia: Woda ma znacznie większą pojemność cieplną niż powietrze, dzięki czemu może skuteczniej absorbować i przekazywać ciepło. Skutkuje to niższą temperaturą silnika i lepszą wydajnością.
- Nadaje się do zastosowań wymagających dużej mocy: Chłodzenie wodne jest idealne do silników prądu stałego typu Z4 szczotkowego o dużej mocy, ponieważ jest w stanie wytrzymać dużą ilość ciepła wytwarzanego przez te silniki.
- Cicha praca: W porównaniu do systemów chłodzonych powietrzem, systemy chłodzone wodą działają ciszej, dzięki czemu nadają się do zastosowań, w których problemem jest hałas.
Rozważania:
- Złożona instalacja: Systemy chłodzenia wodą wymagają oddzielnego źródła wody, pompy i wymiennika ciepła, co czyni instalację bardziej złożoną i kosztowną.
- Wymagania dotyczące konserwacji: Systemy chłodzenia wodą wymagają regularnej konserwacji, aby zapobiec korozji, osadzaniu się kamienia i wyciekom.
- Ryzyko wycieku wody: Jakikolwiek wyciek wody z układu chłodzenia może spowodować uszkodzenie silnika i innych podzespołów.
Wybór właściwej metody chłodzenia
Wybierając metodę chłodzenia silnika prądu stałego Z4 ze szczotką, należy wziąć pod uwagę kilka czynników:
- Moc znamionowa: Silniki o większej mocy wytwarzają więcej ciepła i wymagają bardziej efektywnych metod chłodzenia, takich jak wymuszona wentylacja lub chłodzenie wodą.
- Środowisko operacyjne: Jeśli silnik pracuje w zakurzonym lub brudnym środowisku, wentylacja własna może nie być wystarczająca i może być wymagany bardziej zamknięty układ chłodzenia.
- Wymagania dotyczące hałasu: W zastosowaniach, w których problemem jest hałas, preferowane mogą być systemy wentylacji chłodzonej wodą lub wymuszonej z materiałami dźwiękochłonnymi.
- Koszt: Koszt systemu chłodzenia, w tym instalację, obsługę i konserwację, należy rozpatrywać w odniesieniu do całkowitego budżetu.
Powiązane produkty

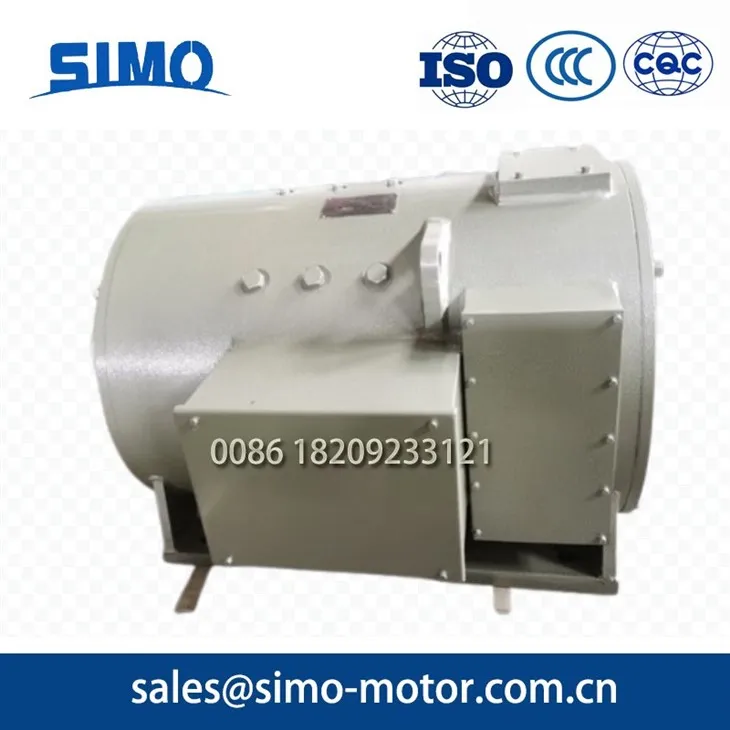

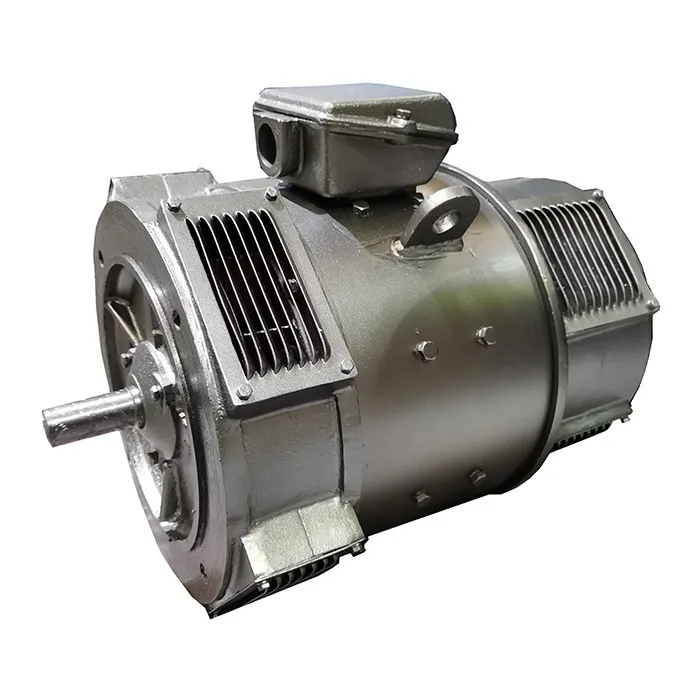

Jeżeli interesują Państwa inne typy silników prądu stałego, w naszej ofercie znajduje się również szeroka gama produktów m.inZZJ - 803 - Silnik prądu stałego do walcowni,H Silnik prądu stałego z izolacją ZSN4 - 355 - 082 - 250kW, ISilnik elektryczny pompy olejowej ZDB. Silniki te zaprojektowano tak, aby spełniały wymagania różnych zastosowań i są zbudowane z materiałów wysokiej jakości, zapewniających niezawodne działanie.
Wniosek
Podsumowując, metoda chłodzenia silnika prądu stałego typu szczotkowego Z4 odgrywa kluczową rolę w jego wydajności, wydajności i żywotności. To, czy wybierzesz wentylację własną, wymuszoną czy chłodzenie wodą, zależy od konkretnych wymagań aplikacji, w tym mocy znamionowej, środowiska pracy, względów hałasu i budżetu. Jako dostawca możemy pomóc Ci wybrać najbardziej odpowiednie rozwiązanie chłodzenia dla Twojego silnika, aby zapewnić optymalną wydajność.
