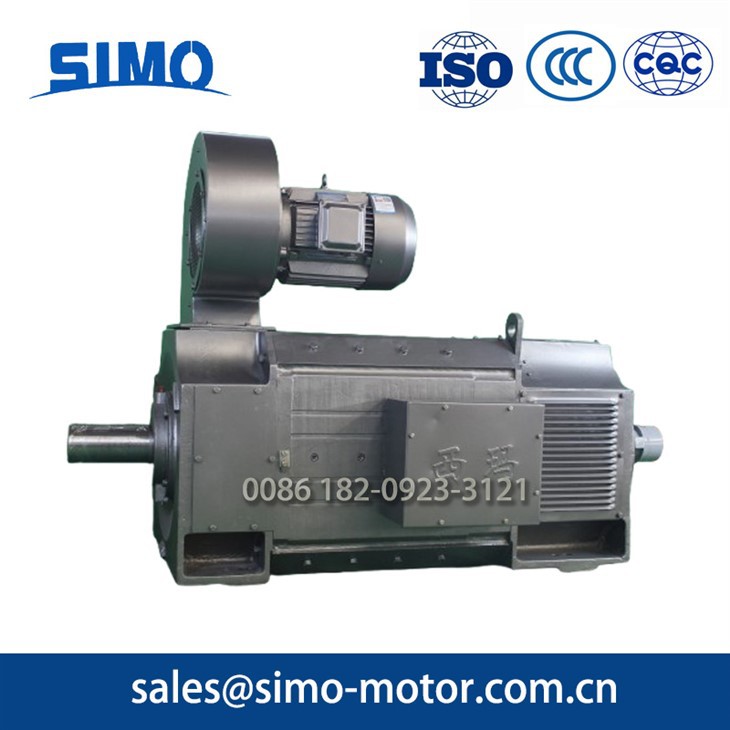

H Silnik prądu stałego z izolacją ZSN4-355-082-250kW

Silniki prądu stałego serii ZSN4-355-082-250kW to specjalne silniki zaprojektowane do pracy w warunkach obciążenia cementowego pieca obrotowego. Przyjmują ośmiokątną strukturę, charakteryzują się wysokim wykorzystaniem przestrzeni stojana i laminowanym jarzmem stojana oraz mogą wytrzymać prąd pulsujący i dużą szybkość zmian prądu. Aby uzyskać więcej informacji, skontaktuj się z nami pod adresem sales@simo-motor.com.cn

Wyślij zapytanie

Główne dane

Model 1: ZSN4-355-082-250kW

Wysokość środka: 355 mm

Prędkość: 750 obr/min ~ 1500 obr/min

Zakres mocy: 250 kW

Typ montażu: montaż na stopie IMB3

Napięcie znamionowe: 440 V

Znamionowe napięcie wzbudzenia: 220V

Izolacja:H Silnik prądu stałego z izolacją

Ochrona: IP21S

Typ chłodzenia: IC06

Wysokość: mniejsza lub równa 1000 m

Typ mocowania: IMB3

Średnia temperatura nie przekracza 40 stopni

Obowiązek: S1

Wstęp

Seria ZSN4Silniki prądu stałegoto specjalne silniki przeznaczone do pracy w warunkach obciążenia cementowego pieca obrotowego. Przyjmują ośmiokątną strukturę, charakteryzują się wysokim wykorzystaniem przestrzeni stojana i laminowanym jarzmem stojana oraz mogą wytrzymać prąd pulsujący i dużą szybkość zmian prądu. Jeśli używany jest trójfazowy, w pełni sterowany zasilacz prostowniczy mostkowy, nie jest wymagany żaden zewnętrzny dławik wygładzający. Silnik ma konstrukcję izolacyjną klasy F, ma dużą pojemność i jest zaprojektowany i wyprodukowany zgodnie z wymogami momentu rozruchowego do 2,5-krotności momentu znamionowego. Ponadto,Silnik serii ZSN4wykorzystuje chłodzenie kanałowe, co umożliwia bezpieczną i niezawodną pracę w trudnych warunkach z dużym zapyleniem.

Świetne materiały

Chiny SimoMarka silnika prądu stałego ZSN4 wykorzystuje najlepsze materiały na stojan, wirnik i komutator, aby zapewnić doskonałą wydajność i wysoką wydajność.

STATOR
ZSN4

WIRNIK
KOMUTATOR
MONTAŻ

Wydajność

Dla silnika kanałowego i chłodzonego, nadmuch powietrza powinien spełniać wymagania podane w poniższej tabeli. Wlot powietrza znajduje się po stronie niekomutatora, na końcu pokrywy silnika.

Rama	Meandrowy(m3/h)	Napięcie statyczne(Rocznie)
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

SIMO MOTOR ZSN4 355 drawing

SIMO MOTOR ZSN4 355 dimensions

Uwaga dotycząca zamówienia

1. Przed złożeniem zamówienia proszę sprawdzić wprowadzenie produktu, aby potwierdzić typ silnika itp., proszę zwrócić uwagę na moc, napięcie, prędkość, typ wzbudzenia, napięcie wzbudzenia, konstrukcję i montaż itp. w umowie.

2, Proszę zwrócić uwagę na specjalne wymagania dotyczące dwóch przedłużeń wału, skrzynki zaciskowej, prędkości testowania określonej w umowie.

3, jeśli klienci mają inne potrzeby, prosimy o wcześniejszy kontakt.
