Częściowa lista modeli

Model	Woltaż	Prędkość	Typ mocowania	Metoda chłodzenia
ZKSL-315-11-98kw	400V	360 obr./min	315 mm	ICW37A86
ZKSL-315-12-280kw	440V	1000 obr./min	315 mm	ICW37A86
ZKSL-315-22-225kw	400V	680 obr./min	315 mm	ICW37A86
ZKSL-315-32-280kw	440V	750 obr./min	315 mm	ICW37A86
ZKSL-315-42-400kw	440V	1000 obr./min	315 mm	ICW37A86

analiza modelu

Oznaczenie modelu silnika prądu stałego serii ZKSL Znaczenie: np. ZKSL-315-22B

Z: Silnik prądu stałego

KSL: Seria-chłodzona powietrzem

315: Wysokość środka silnika (mm)

Pierwsze 2: Oznaczenie długości rdzenia

Drugie 2: Oznaczenie przedniej pokrywy końcowej (1 dla krótkiej pokrywy końcowej, 2 dla długiej pokrywy końcowej)

B: Wskazuje obecność uzwojenia kompensacyjnego.

Wprowadzenie produktu

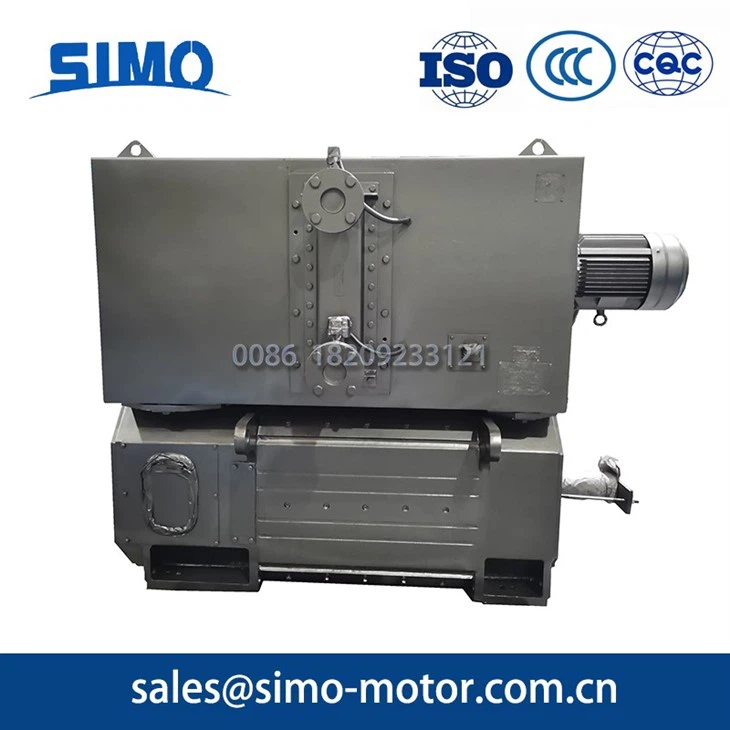

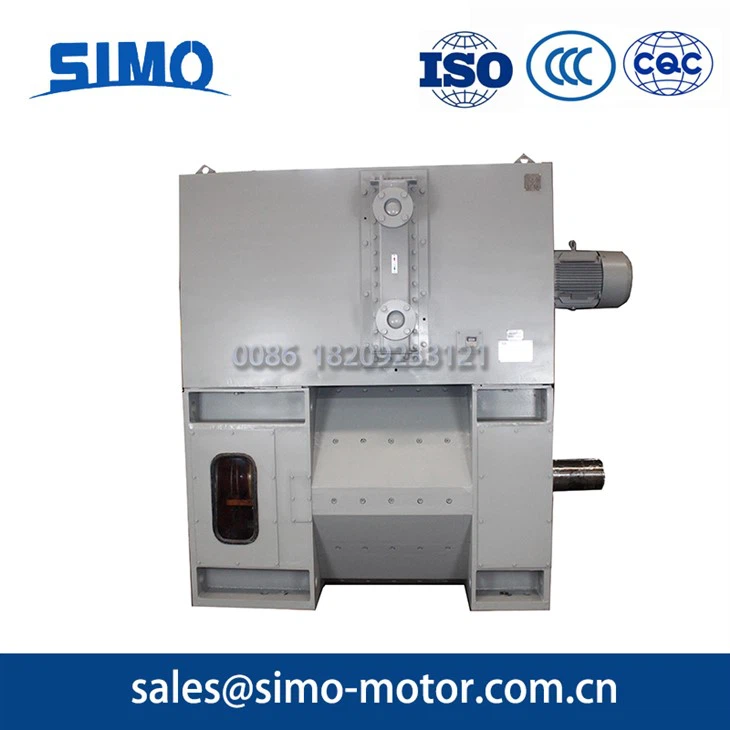

ZKSL-Chłodzone wodą silniki prądu stałego serii 98–400 kW

ZKSL Air-Water Cooled 98-400KW Series DC Motors

Przegląd produktu

Silniki prądu stałego ZKSL-chłodzone wodą, serii 98–355 kW: Model o wysokości środkowej 315 mm to standardowa seria małych silników prądu stałego zgodnie z normą branżową maszynową Chińskiej Republiki Ludowej JB/T 6316-92 „Specyfikacja techniczna silników prądu stałego serii Z4”. Zakres mocy silników prądu stałego serii ZKSL chłodzonych powietrzem i wodą obejmuje zakres od 98 kW do 400 kW. Prędkości znamionowe obejmują 1500, 1355, 1000, 900, 750, 680, 600, 540, 500, 450 i 360 obr./min, łącznie 11 stopni. Napięcia znamionowe obejmują 440 V, 400 V i 160 V. Metodą wzbudzenia jest oddzielne wzbudzenie napięciem wzbudzenia 180 V.

Ta seria silników może być szeroko stosowana w różnych sektorach przemysłu, takich jak obrabiarki-do cięcia metalu, walcownie w przemyśle metalurgicznym, maszyny cementowe, wytłaczarki tworzyw sztucznych, papiernictwo, farbiarstwo i tkactwo oraz napędy pomocnicze w produkcji żywności.

Podstawowa struktura

Silniki prądu stałego serii ZKSL mają ośmiokątną, w pełni-laminowaną konstrukcję. Taka konstrukcja nie tylko zapewnia duże wykorzystanie przestrzeni, ale także pozwala silnikowi wytrzymać prądy pulsacyjne i szybkie zmiany prądu obciążenia, gdy jest zasilany przez prostowniki statyczne.

Silniki prądu stałego serii ZKSL z reguły nie mają uzwojenia szeregowego, dzięki czemu nadają się do stosowania w technologii automatycznego sterowania wymagającej obrotów do przodu i do tyłu. W zależności od wymagań użytkownika można zapewnić uzwojenie szeregowe. Silniki o wysokości środkowej 315 mm są wyposażone w uzwojenie kompensacyjne.

Zarysowane wymiary montażowe i wymagania techniczne silników prądu stałego serii ZKSL są zgodne z międzynarodowymi normami IEC. Mechaniczne tolerancje wymiarowe silników są zgodne z międzynarodowymi normami ISO.

Metoda chłodzenia, konstrukcja i sposób montażu

ICW37A86: Całkowicie zamknięty z chłodnicą powietrza/wody.

Standardowy stopień ochrony całej serii to IP21S.

Układy montażowe silników szeregowych są zgodne z postanowieniami GB/T 997 „Rodzaje rozwiązań montażowych i przepisy dotyczące wirujących maszyn elektrycznych”. Wymiary montażowe silnika odpowiadają normom IEC.

Położenie skrzynki zaciskowej, patrząc od strony napędu (od strony-innej niż komutator), znajduje się po prawej stronie ramy (tj. skrzynki standardowej). Jeżeli użytkownik wymaga, aby skrzynka zaciskowa znajdowała się po przeciwnej stronie ramy, należy przy zamówieniu określić „skrzynkę odwrotną”. Standardowy silnik ma jedno przedłużenie wału. W stronę skrzynki zaciskowej (skrzynka standardowa) kierunek przedłużenia wału jest w lewo. Na życzenie użytkownika można również dostarczyć podwójne przedłużki wału. Standardowy kierunek obrotu, patrząc od strony komutatora, jest przeciwny do ruchu wskazówek zegara. Standardową metodą napędu jest połączenie elastycznego sprzęgła. Silnik może być również stosowany do napędów wymagających pewnego stopnia siły promieniowej (takich jak napędy pasowe lub zębate).

Akcesoria silnikowe

W zależności od potrzeb użytkownika, silniki można zaprojektować tak, aby umożliwiały podłączenie akcesoriów takich jak tachogeneratory, generatory impulsów, przełączniki odśrodkowe i hamulce. Konkretne wymagania można negocjować z naszą fabryką.

Opis produktów

ZKSL-Chłodzone wodą silniki prądu stałego serii 98–400 kW
Typ	Moc znamionowa kW	(Prędkość znamionowa) obr/min 400 V	(Prędkość znamionowa) obr/min 440 V	(Prąd znamionowy) A	(Prędkość przy osłabionym polu) r/min	(Ekscytująca moc) W	(Rezystancja obwodu twornika) Ω (20 stopni)	(Indukcyjność twornika) mH	(Indukcyjność pola magnetycznego) H	(Efektywność) %	(Moment bezwładności) GD² kg·m²
ZKSL-315-11	144	540		409	1900	3800	0.0692	0.96	7..53	86.4	21.2
	160		600							87.4
	118	450		342	1600		0.0971	1.7	7.01	84.4
	132		500							86.3
	98	360		292	1200		0.137	2.1	9.92	81.7
	110		400							84.3
ZKSL-315-12	321	1360		864	1800		0.0138	0.5	6.48	92.2
	355		1500							92.6
	253	900		687	1600		0.0224	0.33	5.07	90.4
	280		1000							91.6
	180	680		501	1900		0.0436	0.6	4.97	88.4
	200		750							89.4
ZKSL-315-21	166	540		466	1600	4195	0.0518	0.83	5.13	87.2	24
	185		600							88.5
	143	450		413	1500		0.0758	1.1	5.18	84.7
	160		500							86
ZKSL-315-22	284	900		770	1600		0.0188	0.25	5.51	91
	315		1000							91.9
	225	680		623	1600		0.0337	0.54	5.11	88.7
	250		750							89.6
ZKSL-315-31	118	360		343	1200	3960	0.0981	1.5	6.37	83.2	27.2
	132		400							85.3
ZKSL-315-32	320	900		869	1600		0.0149	0.22	6.81	91
	355		1000							92
	252	680		700	1600		0.0314	0.59	5.86	89.1
	280		750							89.8
	180	540		501	1500		0.0454	0.68	6.45	88.2
	200		600							89.4
ZKSL-315-41	166	450		468	1500	4590	0.055	0.9	7.58	87.3	30.8
	185		500							88.3
	143	360		416	1200		0.0809	1.3	5.03	84
	160		400							85.3
ZKSL-315-42	361	900		972	1400		0.013	0.24	7.88	92.1
	400		1000							92.7
	284	680		779	1600		0.0241	0.48	4.74	90
	315		750							90.7
	225	540		628	1600		0.0369	0.63	4.98	88.3
	250		600							89
